Солнечный контроллер SR 658

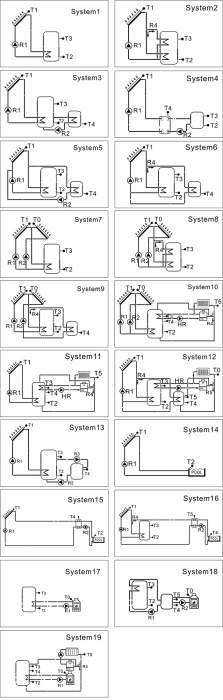

Солнечный контроллер SR-658 предназначен для управления гелиосистемами с принудительной циркуляцией теплоносителя различного назначения (19 схем). Это новая модель на базе микроконтроллера NXP Semiconductor (Голландия), обладающая современными возможностями и высокой надежностью. Контроллер поставляется в Европу и другие страны мира.

SR-658 оснащен слотом для TF (микро-SD) карты. Вы можете записывать результаты измерения тепла и показания датчиков на установленную карту для контроля работы солнечной системы, использовать показания датчиков для дальнейшей статистической обработки. Также есть возможность подключение к компьютеру по шине RS-485.

Контроллер позволяет отслеживать температуры в 7 точках системы и управлять насосом, дополнительным нагревателем (ТЭН, электрокотел) и клапаном. Контроллер состоит из 1 модуля, объединяющего дисплейный и комутационный блок. Логика позволяет работать с системой отопления и горячего водоснабжения (ГВС) содержащей 2 бака теплоаккумулятора, контролировать две ветки солнечных коллекторов (независимо).

SR-658 позволяет управлять современными энергосберегающими насосами, например Wilo Yonos PARA ST15/7.0 PWM2 M и Grundfos UPM3 SOLAR 15-75 130 CZA.

Основные характеристики:

• Напряжение питания: ~100-240 В



• Потребляемая мощность: <2,5 Вт



• Точность измерения температуры: ±0,1°C



• Диапазон измерения температуры коллектора: -10~220°C



• Мощность подключаемых насосов: могут быть подключены два насоса, мощность каждого <600 Вт



• Мощность подключаемых клапанов: может быть подключен 1 клапан потребляемая мощность <600 Вт



• Мощность подключаемого стандартного электрического обогревателя 1500 Вт



• Диапазон рабочих температур: 0°C ~ 40°C



• Класс защиты: IP40



• Размер дисплейного блока: 120 мм х 120 мм х 18 мм



• Размер комутационного блока: 187мм x128мм x46мм

Входы:

• для датчика коллектора Pt1000 (500°C, силиконовый кабель=280°C) -2шт



• Для температурного датчика NTC10K, B=3950 - 5шт



• Для высокоэффективных насосов PWM - 3шт



• Для расходомера Grundfos Direct Sensor (VFS тип) -1шт



• Для расходометра типа FRT -1шт

Выходы:

• Для управления насосами с PWM, макс. ток 1 А - 3шт



• Электромагнитное реле для насосов или 3-ех ходовых клапанов, макс. ток 1 А - 2шт



• Электромагнитное реле для управления доп. нагревателем (ТЭН, электрокотел) - 1шт

Комплект поставки:

• Контроллер SR658 - 1 шт



• Датчик температуры PT1000 - 2 шт



• Датчик температуры NTC 10K, В=3950 - 4 шт



• Провод питания - 1 шт
