Крепление основное ККО 350(201,2В,2)

Крепление основное
Крепление основное является силовым
элементом: переносит вес вышерасполо-
женной конструкции на стену здания.

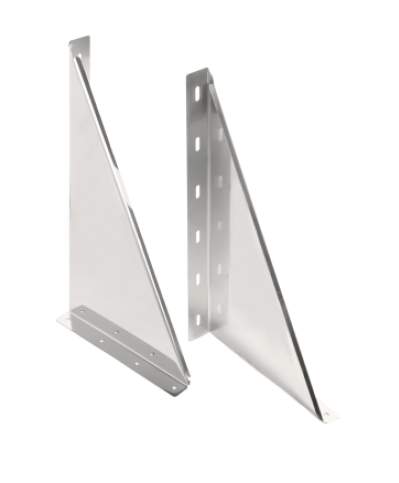

Состоит из двух подкосов с монтажными
отверстиями. Подкосы жестко закрепляются
на стене здания и выполняют функцию
опорных контрфорсов. Площадка
закрепляется на подкосах болтами с
гайками. Расстояние от опорной стены
здания до закрепляемого на ней дымохода
составляет 60 мм.
За счет конструктивной особенности
входящей в состав основного крепления
площадки может производиться юстировка
дымохода относительно опорной стены
здания в пределах 35 мм. Крепления
устанавливаются через каждые 3 п.м.
вертикального дымохода.
Для дымохода D<=350 мм возможно
исполнение крепления из стали AISI 201
толщиной 1,0 и 2,0 мм. Максимально
допустимая весовая нагрузка 120 кг.
Для трубы D>=350мм крепление
основное изготавливается из стали AISI 201
толщиной 2,0 мм.
Максимально допустимая весовая
нагрузка 120 кг.

Для производства используется ферритная сталь марки AISI 430.
Система выполнена в 2-х вариантах: МОНО и ТЕРМО.
Изоляция – цилиндры «Теплорок» из базальтовой плиты плотностью не менее 80 кг/м 3 .
Толщина изоляции 30мм
Применяемое топливо: дрова.
Запрещается использование дымоходов из ферритных марок стали на тепловых установках
с циклическим режимом работы и функционирующих на таких видах топлива, как газ, солярка.
Внутренняя труба изготовлена из нержавеющей ферритной стали AISI 430, внешняя - AISI 430,
