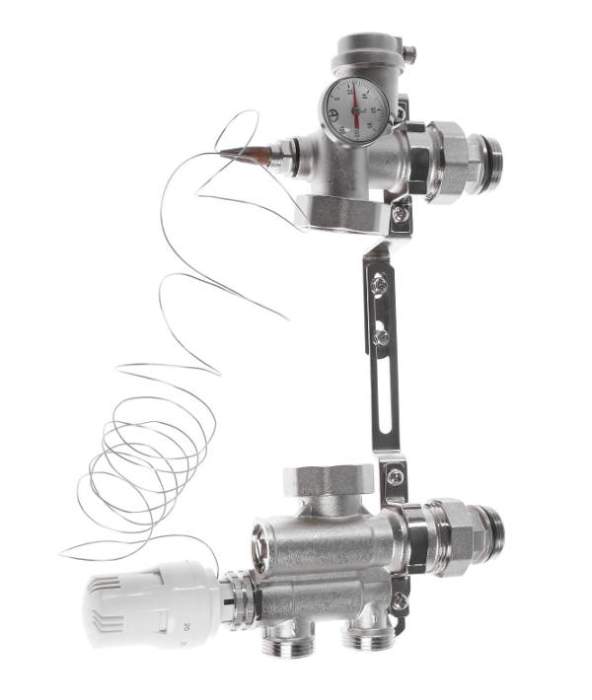

Насосно-смесительный узел универсальный 1'' для насосов 130/180мм

Насосно-смесительный узел для системы теплых полов и отопления предназначен для создания низкотемпературного контура системы отопления с автоматической регулировкой температуры относительно задаваемой.
Область применения изделия – теплый пол, теплые стены, обогрев площадок или отдельно стоящих строений.
Изделие имеет автоматический воздухоотводчик. Насосно-смесительный узел адаптирован для установки циркуляционных насосов с монтажной длинной 130 мм. и 180 мм. Установить насосы с разными
монтажными длинами можно за счет регулируемого кронштейна крепления. Изделие поставляется без циркуляционного насоса.

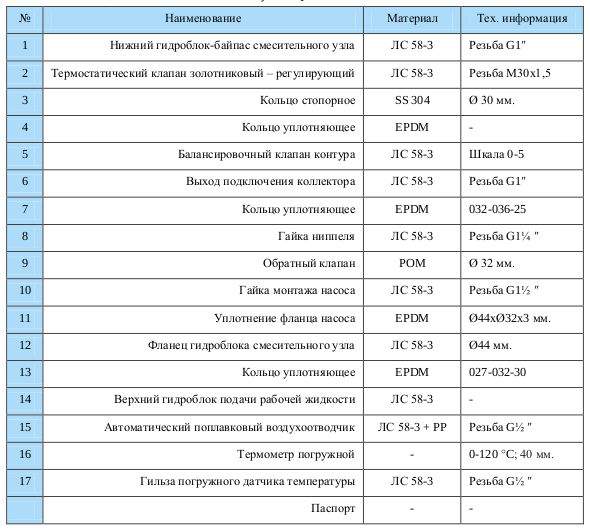

Состав, комплектация (материал) :

1. Нижний гидроблок-байпас смесительного узла, Резьба G1'' (ЛС 58-3)



2. Термостатический клапан золотниковый – регулирующий, Резьба М30х1,5 (ЛС 58-3)



3. Кольцо стопорное ф 30 мм. (SS 304)



4. Кольцо уплотняющее (EPDM)



5. Балансировочный клапан контура Шкала 0-5 (ЛС 58-3)



6. Выход подключения коллектора Резьба G1'' (ЛС 58-3)



7. Кольцо уплотняющее 032-036-25 (EPDM)



8. Гайка ниппеля Резьба G11⁄4 (ЛС 58-3)



9. Обратный клапан ф32 (POM)



10. Гайка монтажа насоса Резьба G11⁄2 (ЛС 58-3)



11. Уплотнение фланца насоса ф44хф32x3 мм (EPDM)



12. Фланец гидроблока смесительного узла ф44 мм (ЛС 58-3)



13. Кольцо уплотняющее 027-032-30 (EPDM)



14. Верхний гидроблок подачи рабочей жидкости (ЛС 58-3)



15. Автоматический поплавковый воздухоотводчик, Резьба G1⁄2 (ЛС 58-3)



16. Термометр погружной 0-120 C, 40мм



17. Гильза погружного датчика температуры, Резьба G1⁄2 (ЛС 58-3)
    Паспорт
