Солнечный концентратор

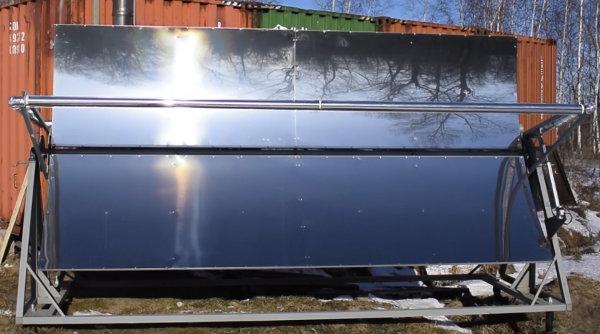

В 2019 году мы начали новый проект солнечного концентратора для отопления в Хабаровске. Сечас разработан и построен действующий прототип, на котором отрабатывается програмное обеспечение контроллера, тестируются различные варианты узлов привода, зеркал, рамы, теплоприемника. Ведется проектирование серийной версии.

Видео на youtube

Для чего предназначен концентратор?

Концентратор - это мощный водонагреватель, предназначенный для отопления от энергии солнца. Его цель, для отапливающихся электричеством, на уйти от дорогого дневного тарифа или максимально снизить его потребление.

Что мы хотим добиться:

• большой выходной мощности
• низкой цены
• надежности системы, отсутствие закипания
• минимального количества редких и дорогих комплектующих
• полной автоматизации

Что достигнуто на сегодня (для установки прототипа):

• Снижение стоимости по сравнению с вакуумированными коллекторами в 2раза
• Дополнительное снижение стоимости - исключен теплоаккумулятор.
• Автоматическое точное слежение за солнцем
• Отвод фокуса в сторону, в случае перегрева
• Ручной режим парковки (если неблагоприятные условия - снег, сплошная облачность)
• Выдерживает порывы ветра до 35 м/с
• Высокий КПД, хорошая концентрация солнца
• Не требуется укрывать концентратор или сбрасывать избыточное тепло летом и в межсезонье
• Выходная мощность до 5кВт

Что планируется изменить в серийной установке?

• Увеличить размер модуля / зеркала/ выходной мощности до 9 кВт
• Предусмотреть конструктивную возможность соединения нескольких модулей в длину (суммировать мощность)
• Разработать серийный контроллер
• Применить более мощный привод для возможности поворота сразу нескольких модулей
• Оптимизивать раму (снизить вес и стоимость, сделать контструкцию разборной, удобной для перевозки)
• При наличии wifi получать прогноз погоды и автоматически парковать в случае снега, дождя, сплошной облачности

Параметры утановки прототипа:

• Габаритные размеры (Д х Ш х В): 4,2м х 1,2м х 2,3м
• Размеры зеркала: 1,95 м х 4 м
• Размер теплоприемника: 4м, диаметр 57мм
• Защита: термостойкое стекло d=80мм
• Пиковая мощность: 5 кВт
• Максимальная температура(ограничено контроллером): 90 C

Параметры серийного модуля:

• Габаритные размеры (Д х Ш х В): 6,2м х 1,2м х 2,8м
• Размеры зеркала: 2,45 м х 5 м
• Размер теплоприемника: 6м, диаметр 57мм
• Защита: термостойкое стекло d=80мм
• Пиковая мощность: 9 кВт
• Максимальная температура(ограничено контроллером): 90 C

Посмотреть работу демо установки "вживую" можно в г. Хабаровск, ул. Нововыборгская, 56. Тел:. (4212) 75-22-22

Прошлый проект 2009г. на солнечных коллекторах можно посмотреть здесь.
