Как правильно установить гидроаккумулятор и экспанзомат, фланцем вверх или вниз?

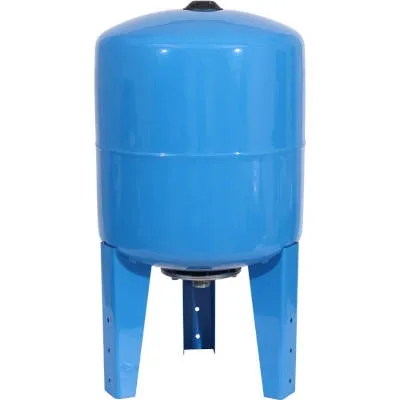

1. Установка гидроаккумуляторов

В монтажной практике существуют  различные варианты установки баков гидроаккумуляторов (баки для систем водоснабжения, создающие запас воды под давлением). Веские аргументы приводятся в пользу обоих вариантов, и выбор зависит от типа бака и удобства обслуживания.

Вариант 1: Горловиной (фланцем) вниз — классический монтаж

Это стандартное расположение для большинства напольных вертикальных моделей.

• Легкий слив воды. При необходимости замены мембраны или консервации системы на зиму из бака, установленного горловиной вниз, вода вытекает полностью под собственным весом.
• Правильное распределение веса. Вода давит на нижнюю часть мембраны. Резина расширяется равномерно вдоль стенок бака, не испытывая критических изгибающих нагрузок у самого фланца.
• Самопроизвольное удаление воздуха. Воздух, растворенный в воде, естественным образом поднимается в верхнюю часть резиновой мембраны. Если бак большой (от 100 литров), сверху обычно предусмотрен специальный ниппель или резьбовой штуцер, через который этот воздух легко стравливать.

Вариант 2: Горловиной (фланцем) вверх — альтернативный монтаж

Такой способ часто применяется при настенном монтаже небольших гидроаккумуляторов (до 50 литров) с помощью специальных кронштейнов, либо при установке горизонтальных баков вертикально.

• Защита от завоздушивания. При таком положении воздух из системы водоснабжения не скапливается внутри «груши», а сразу уходит в распределительную сеть к смесителям.
• Равномерное растяжение мембраны. Тяжелая масса воды тянет мембрану вниз. При этом некоторые монтажники отмечают, что груша расправляется без перекосов.
• Главный минус: обслуживание. Слить воду из такого бака при поломке мембраны или для ремонта крайне сложно — её придется выкачивать или переворачивать весь бак вручную.

Сводное сравнение способов установки

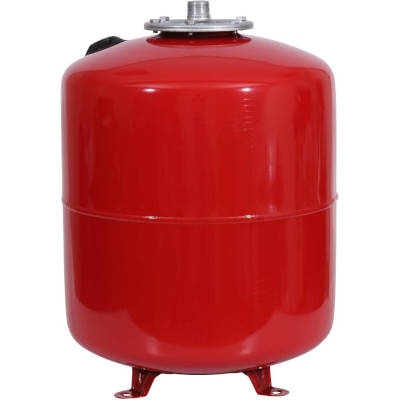

2. Установка экспанзоматов

Расширительные баки (экспанзоматы), используемые в системах отопления, внешне похожи на гидроаккумуляторы для водоснабжения, но работают в других условиях: они компенсируют тепловое расширение теплоносителя, а не создают запас воды под давлением.

Для расширительных баков отопления правила установки принципиально отличаются. Здесь вариант «горловиной (подключением) вверх» является наиболее предпочтительным и технически грамотным.

Вариант 1: Подключение горловиной (патрубком) вверх — рекомендуемый
При таком монтаже бак ориентирован так, что водяной патрубок находится сверху, а воздушный ниппель — снизу.

• Естественный выход воздуха. Воздух легче воды. При верхнем подключении пузырьки воздуха из системы отопления физически не могут попасть внутрь резиновой мембраны бака. Они остаются в трубах и выводятся через автоматические воздухоотводчики группы безопасности.
• Защита от завоздушивания бака. Внутри мембраны не образуются воздушные пробки, которые могли бы снизить полезный рабочий объем бака.
• Долговечность мембраны. Горячий теплоноситель поступает сверху и не застаивается в баке. Нагрузка на изгиб резины в зоне фланца минимальна.

Вариант 2: Подключение горловиной (патрубком) вниз — допустимый
Этот способ часто вынужденно используют для тяжелых напольных расширительных баков (от 50–100 литров), которые конструктивно стоят на ножках.

• Проблема с воздухом. Воздух из системы отопления стремится подняться вверх и неизбежно скапливается внутри мембраны бака. Со временем там образуется воздушная подушка, которую сложно удалить (если вверху бака нет специального штуцера). Это снижает эффективность компенсации температурного расширения.
• Плюс для обслуживания: Если мембрана порвется, воду из бака с нижним подключением слить гораздо проще, чем из перевернутого.

Главные отличия баков отопления от баков водоснабжения

При монтаже важно помнить, почему бак для отопления ведет себя иначе, чем гидроаккумулятор:

1. Цвет и материал мембраны. Баки для отопления чаще всего красного (или белого) цвета. Мембрана в них сделана из технической резины (EPDM или SBR), которая выдерживает высокую температуру (до +90...120 °C), но не предназначена для питьевой воды (может выделять химические вещества). В гидроаккумуляторах (обычно синих) мембрана пищевая.
2. Настройка начального давления. Воздушное давление в пустом расширительном баке отопления накачивают на 0.2 бар (атмосферы) выше, чем статическое давление холодной системы отопления (обычно это в пределах 1.0–1.5 бар).
3. Место врезки в систему. Расширительный бак отопления всегда правильнее подключать на обратной магистрали (обратке) перед циркуляционным насосом. Там температура теплоносителя ниже, что существенно продлевает срок службы резиновой мембраны.

Общий вывод: какой вариант установки выбрать, решать вам, но если есть техпаспорт, то  лучше установить в том положении, которое указано в документации.
