Какое давление устанавливать в гидроаккумуляторах и экспанзоматах
Одной из главных причин поломок в системах отопления и водоснабжения является некорректное давление в гидроаккумуляторах и экспанзоматах. Как показывает практика, нюансы этой настройки вызывают путаницу даже у профильных монтажников, а для домашних мастеров и вовсе остаются загадкой. Настройки давления в гидроаккумуляторах и экспанзоматах вызывают путаницу из-за обилия типов и комбинаций оборудования. Для каждого типа насоса, автоматики или контура отопления существуют свои строгие правила. Давайте разберемся с каждым вариантом по отдельности!
1. Для гидроаккумуляторов в системах водоснабжения:
1.1. Неинверторные насосы
В классических системах без частотного регулирования гидроаккумулятор принимает на себя основной удар при пуске насоса и хранит запас воды, сокращая количество включений двигателя. Давление воздуха всегда привязывается к стартовому давлению (порогу включения) автоматики.
- Реле давления с верхним и нижним давлением (механические типа РДМ-5 или электронные )
Самая распространенная схема. Насос включается при падении давления до нижнего порога P вкл и выключается при достижении верхнего P выкл.
Формула: Pвоздуха = Pвкл х 0.9 (или Pвкл - 0.2 бар) .
Пример: Если система настроена на включение при 2.0 бар и выключение при 3.5 бар, давление воздуха в пустом баке должно быть 1.8 бар.
Зачем это нужно: Малый зазор в 0.2 бар гарантирует, что в момент падения давления до критической отметки мембрана гидроаккумулятора еще сохранит минимальный запас воды и плавно «передаст» поток включающемуся насосу. Если накачать воздух сильнее, вода из бака уйдет раньше, произойдет резкий провал напора, и система ответит гидроударом.
- Электронный блок автоматики с датчиком протока и давления.
Такие блоки (например Гиперион KG3b, Турбипресс, Brio) включают насос по жестко заданному или регулируемому давлению P cтарт, а выключают только тогда, когда прекращается движение воды через датчик (проток упал почти до нуля).
Формула: P воздуха = P старт х 0.9 (или P старт - 0.2 бар)
Пример: Если заводской порог старта на пресс-контроле составляет 1.5 бар, в бак закачивается 1.35 бар.
Особенность: Поскольку неинверторный насос в этой схеме при каждом закрытии крана нагнетает свой максимальный тупиковый напор (может быть и 5 бар), роль гидроаккумулятора здесь сводится к защите от гидроударов в момент пуска и сглаживанию микрорасходов (например, при наборе бачка унитаза).
1.2. Инверторные насосы (системы с частотным регулированием)
Инвертор (частотный преобразователь) плавно меняет обороты двигателя, чтобы поддерживать в трубах строго одинаковое заданное давление P_уст, независимо от количества открытых кранов. Большие баки на 50–100 литров здесь противопоказаны, обычно устанавливается компактный гидроаккумулятор на 8–12 литров.
Формула: P воздуха = P уст х 0.7 (ровно 70% от рабочего давления).
Пример: Если на панели инвертора вы задали константное рабочее давление в 3.0 бар, то воздух в баке должен быть спущен или накачан ровно до 2.1 бар
Почему нельзя использовать стандартные 90%?
Если накачать воздух слишком близко к рабочему значению (например 2.8 бар при рабочей уставке 3.0), датчик давления инвертора сойдет с ума. Малейший расход воды вытолкнет мембрану, давление мгновенно упадет, автоматика резко поднимет обороты насоса, бак так же мгновенно заполнится, и частотник отключит мотор. Возникнет опасный резонанс и «тактование» электроники. Запас в 30% удерживает мембрану в слегка заполненном состоянии, демпфируя время реакции датчиков.
2. Для экспанзоматов (расширительные баки для отопления и ГВС)
В закрытых системах отопления и бойлерах косвенного нагрева (ГВС) вода расширяется при нагреве. Так как жидкость несжимаема, это расширение должен компенсировать экспанзомат. В отличие от водоснабжения, здесь давление воздуха привязывается не к насосу, а к статическому давлению холодной системы или давлению подпитки.
- Баки для систем отопления (красные)
Воздух накачивается на 0.2 бар меньше, чем начальное давление заполнения (подпитки) системы.
Формула: P воздуха = P системы - 0.2 бар.
Пример: В двухэтажном доме статическое давление холодной системы отопления составляет 1.5 бар. Давление в экспанзомате должно быть 1.3 бар.
Зачем это нужно: При заполнении системы теплоносителем вода слегка сожмет мембрану, создав небольшой буфер. Когда котел нагреется и объем воды увеличится, бак начнет принимать в себя излишки жидкости без критического скачка давления на манометре котла.
- Баки для бойлеров ГВС (белые или синие, с пищевой мембраной)
Устанавливаются на линии подачи холодной воды в бойлер. Здесь давление воздуха должно быть на 0.2 бар больше, чем максимальное рабочее давление водоснабжения.
Формула: P воздуха = P макс. водоснабжения + 0.2 бар.
Пример: Если реле давления воды отключает насос при 4.0 бар, то в бак около бойлера нужно накачать 4.2 бар.
Зачем это нужно: Расширительный бак ГВС должен вступать в работу только тогда, когда вода в бойлере начинает нагреваться и расширяться, заставляя закрыться обратный клапан. Если накачать воздух слабее, бак просто заполнится обычной холодной водой из водопровода и потеряет полезный объем для компенсации температурного расширения.
Золотые правила по настройке и замеру давления.
Главная причина, почему баки выходят из строя через 1–2 года, — проведение замеров на работающей системе. Запомните базовый физический закон: если в системе есть вода под давлением, автомобильный манометр на ниппеле бака покажет давление ВОДЫ в трубах, а не воздуха в мембране.
Алгоритм правильного замера и регулировки:
- Обесточьте насос: Полностью отключите электропитание насосного оборудования (или котла, если речь об отоплении).
- Сбросьте давление воды: Откройте самый нижний или ближайший к баку кран. Подождите, пока вода полностью перестанет течь. При этом оставьте кран открытым на протяжении всей процедуры.

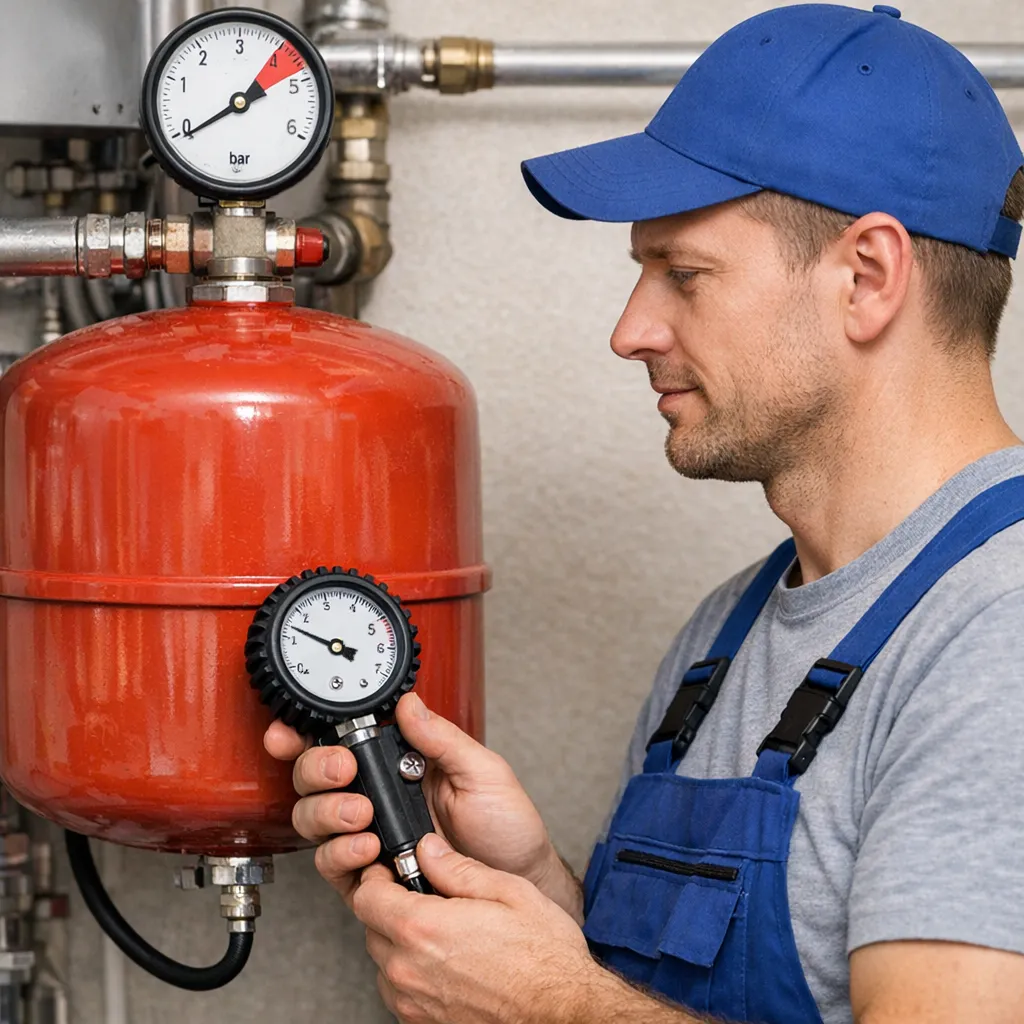

- Проведите замер: Подключите автомобильный манометр к воздушному ниппелю бака (обычно скрыт под пластиковым колпачком сверху или сзади корпуса).
- Скорректируйте давление:Если показатель ниже нормы — автомобильным компрессором накачайте воздух до нужной расчетной цифры. Из открытого крана в этот момент может снова потечь застоявшаяся вода — это нормально, воздух вытесняет ее остатки.Если показатель выше нормы — стравите излишки воздуха, нажимая на шток ниппеля.
- Запуск: Закройте сливной кран и включите насос/котел в сеть.
Периодичность обслуживания
Любая резиновая мембрана обладает диффузионной пористостью, а ниппели со временем могут подтравливать. Воздух из воздушной камеры уходит естественным путем. Проверку давления по описанному выше алгоритму необходимо проводить не реже 1 раза в 6–12 месяцев. Для инверторных систем и баков малого объема (до 12 литров) из-за их чувствительности диагностику лучше проводить каждые 6 месяцев.
